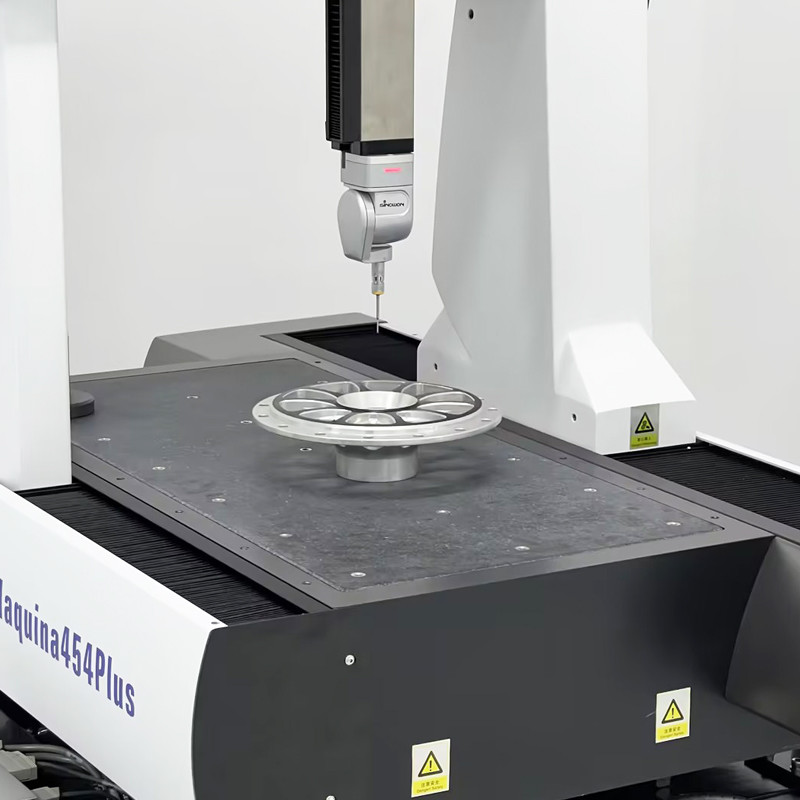

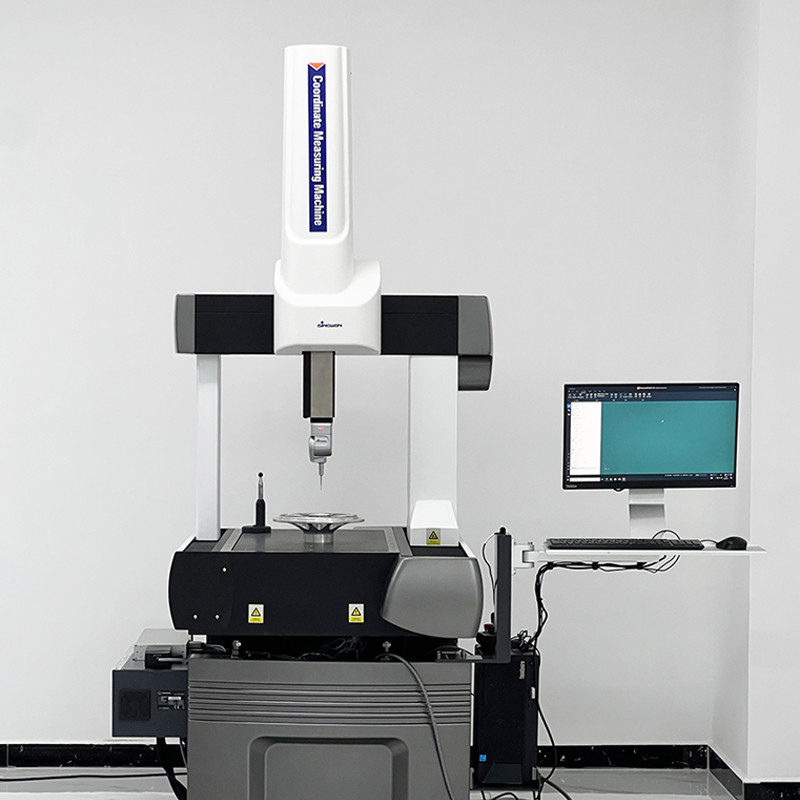

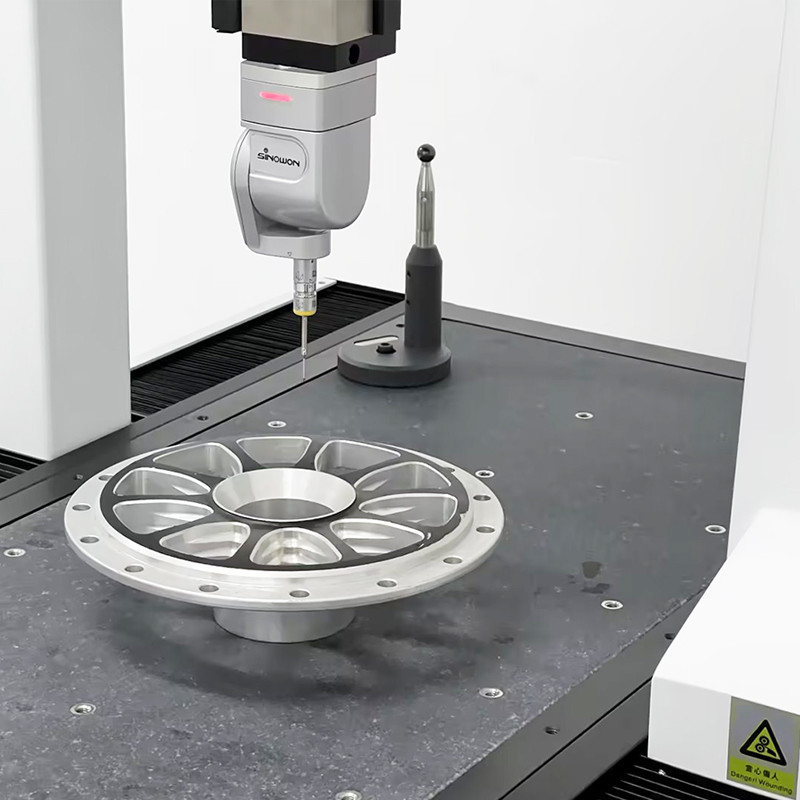

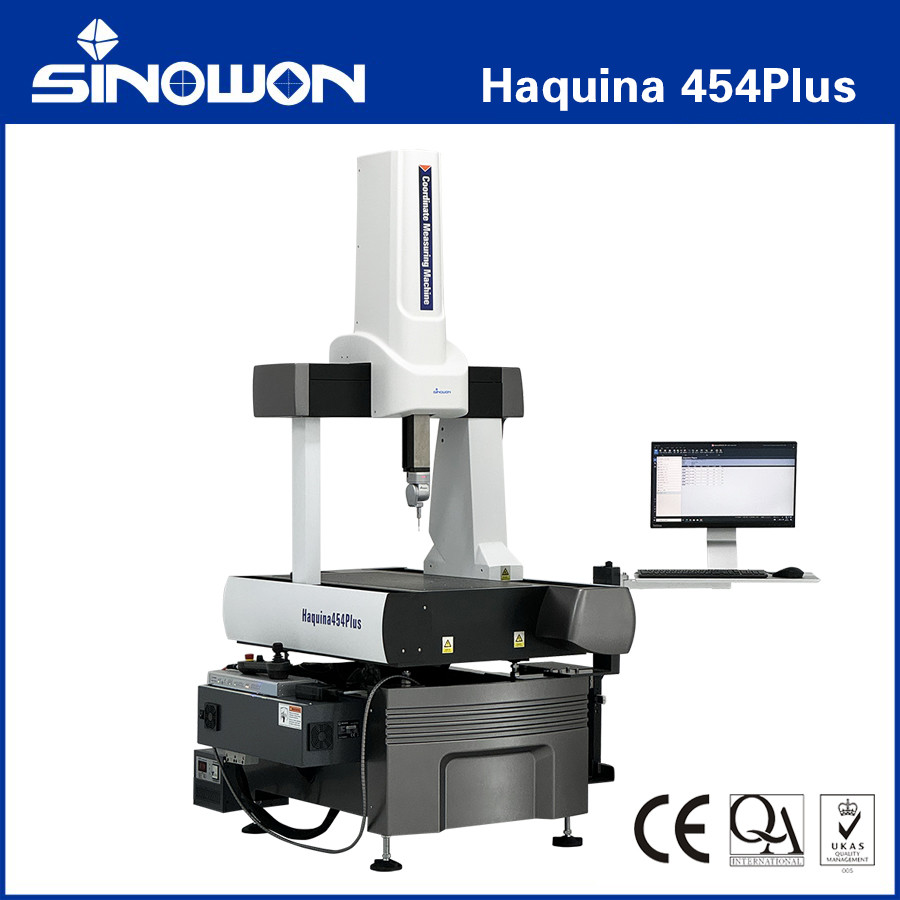

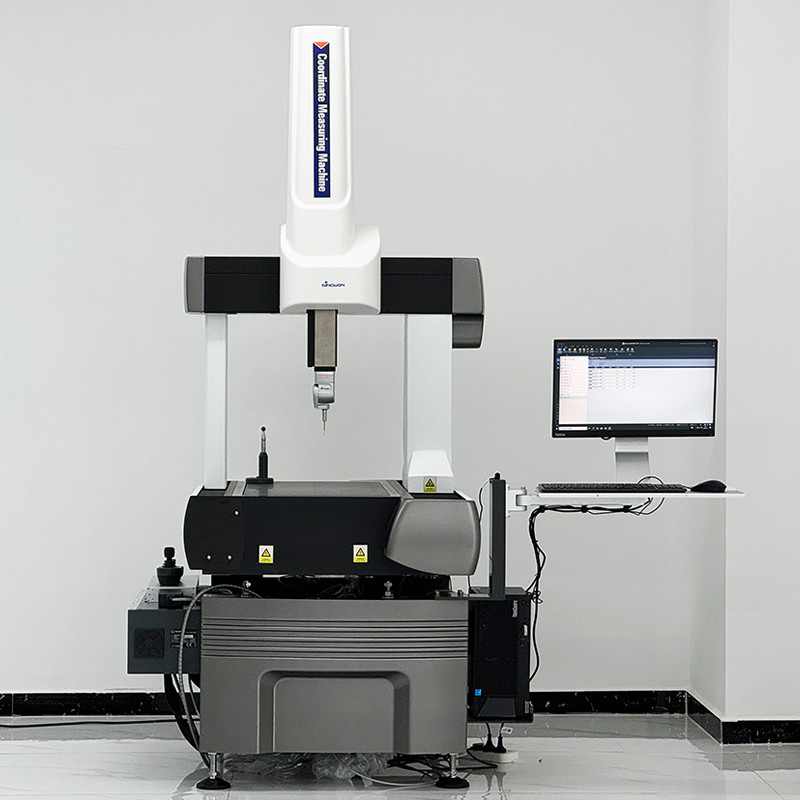

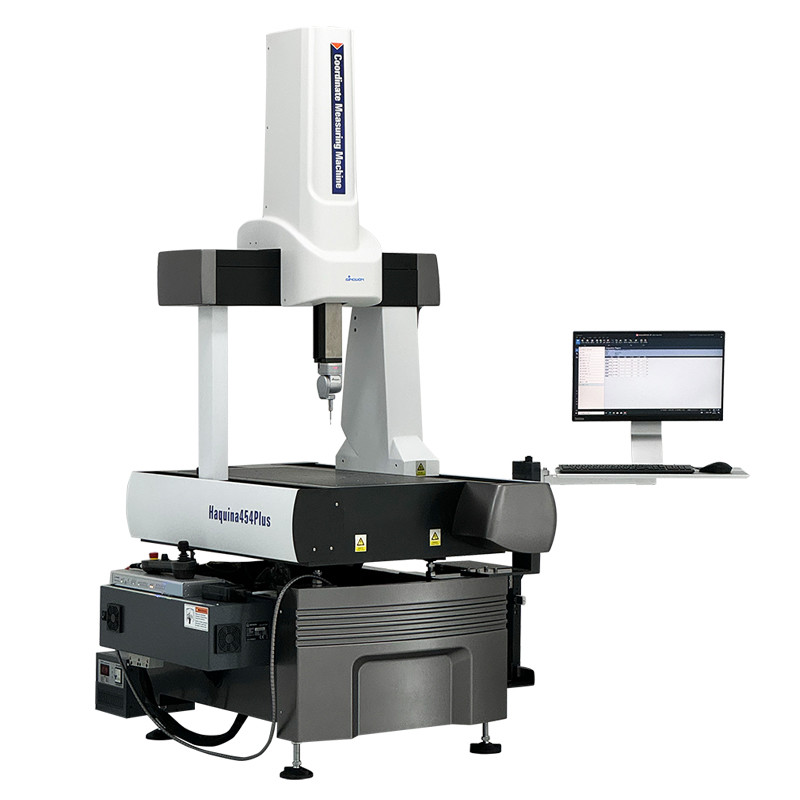

Półautomatyczny most ruchomy Urządzenie pomiarowe współrzędneHświnia454Plus.

Opis techniczny

Podkreślenia techniczne:

• Dzięki trójosiowej konstrukcji przeciwprzebarwienia można bardzo dobrze przeciwdziałać pyłu i szczątkom, a następnie zapewnić stabilność i dokładność systemu precyzyjnego.
• System kompensacji temperatury: trzy osi maszyny i części posiadają czujnik temperatury o wysokiej precyzji. Może zapewnić precyzję w różnych temperaturach.Jest bardzo wydajny i niezawodny bez gwarancji precyzji obrabianego przedmiotu w różnych temperaturach, bez stałej temperatury.
• Zapewnienie najlepszej wydajności ruchu dzięki niezawodnej linii kierowniczej ze stali nierdzewnej, silnikowi o wysokiej wydajności i mechanizmom przesyłowym o wysokiej wydajności.
• Standardowy system izolacji biernego wibracji może radzić sobie z większością źródeł wibracji.
• Kompaktna konstrukcja bez źródła powietrza.
• Wyposażony w niezwykle zaawansowane oprogramowanie pomiarowe (RATIONAL-DMIS), Inspektor może wykonać wszelkie typowe zadania pomiarowe i inspekcyjne w zakładach.

Poceny:

Specyfikacje środowiskowe:

Uwaga: Wskazówka o przygotowaniu obiektu pomoże klientowi dowiedzieć się, jak uzyskać wymagania dotyczące pomieszczeń.

CMMOprogramowanie pomiarowe i kontrolne:

External-array Software, Inc. została założona na początku 2001 roku.Jest opracowany pod całkowitą niezależnością., charakteryzujący się prostą,potężną i wysoce wydajną funkcjonalnością.ale także zyskuje zaufanie klientówŚwiatowa sprzedaż to ponad 10000 sztuk.

Niektórzy klienci, w tym: General Dynamics, General Electric, Boeing, Corning, Xerox Corporation, Pratt & Whitney, Siemens, BMW, ABB Inc, Bruker...

• RationalDMIS jest zawsze w zgodzie ze światowymi zaawansowanymi standardami, na samym początku projektowania,RationalDMIS jest całkowicie opracowany w oparciu o DMIS i jest jednym z oprogramowania CMM na świecie, które w dużym stopniu obsługuje standard DMIS.

• Unikalny i krótki interfejs użytkownika, brak wyskakujących okien, brak skomplikowanego procesu wprowadzania danych i weryfikacji, unikanie nadmiaru interfejsu spowodowanego przez więcej niż jedno wyskakujące okno.Przesunięcie i zrzucenie maksymalnie ułatwiło proces operacyjny.

• Wsparcie RationalDMIS I++, pomyślnie przeszło uwierzytelnianie PTB.

• Bezproblemowo integruje dane CAD z procesem programowania i pomiaru CMM, wykorzystując potężne narzędzia do symulacji i uniknięcia kolizji w standardzie RationalDMIS

• 100% wyświetlenie graficzne:Wszystkie procesy operacyjne mogą być wyświetlane w 100% w formie graficznej.

• Zgodnie z różnymi normami: ISO / ANSI / DIN / GB...
• Ocenia różne tolerancje: odległość, kąt, kątowość, prostopadłość, równoległość, położenie, cylindryczność, koncentryczność, bieg kołowy, całkowity bieg kołowy, kąt stożkowy, średnica, promień, promień, płaskość,PrawośćProfil punktowy, profil krzywy, profil powierzchni, symetria, szerokość.
• Zróżnicowane raporty wyjściowe: tradycyjny wynik tekstowy, wynik graficzny, raport Formerror...
• Wydajność różnych form, w tym HTML, Excel, PDF, DMO itp.
• Wsparcie szablonów wyjściowych zdefiniowanych przez użytkownika końcowego.






• Moduły specjalne RationalDMIS, w tym SPC, CCD, Laser, Blade, Gear, Cam, NetOffline, NetReport,UG/ProE/CATIA/Solidworks/Jt3D/Inventor3D/SolidEdge/ParaSolod Native Translator.
• Mocny moduł CWS: oprogramowanie obsługuje wykrywanie CWS,i może być stosowany do wykrywania zakrzywionych konturów powierzchni szkła 3D, takich jak zakrzywione szkło telefonów komórkowych i szkło paneli przyrządów samochodowych.

System sondy:

Głowa sondy indeksowania ręcznego Renishaw MH20i

MH20i to ręcznie regulowana głowica sondy z modelem zmieniającym się z Renishaw.

Zawiera mocowanie kinematyczne TP20 z indeksowaniem 2 osi.

Może osiągnąć 168 powtórnych pozycji w przemianach 15°. Zawiera również standardowy moduł siłowy.

Charakterystyka
Oś indeksująca A (Pitch)	od 0° do 90°, krok 15°
Wskaźnik osi B (roll)	± 180°, krok 15°
Waga	210 g
Powtarzalność pozycjonowania	10,5 μm
Maks. paska rozszerzająca	75 mm
Charakterystyka TP20
Wskazówki sensoryczne	5 dróg, ±X, ±Y, +Z
Powtórzalność jednostronna	00,35 μm
Moduł zmieniający powtarzalność	20,0 μm
