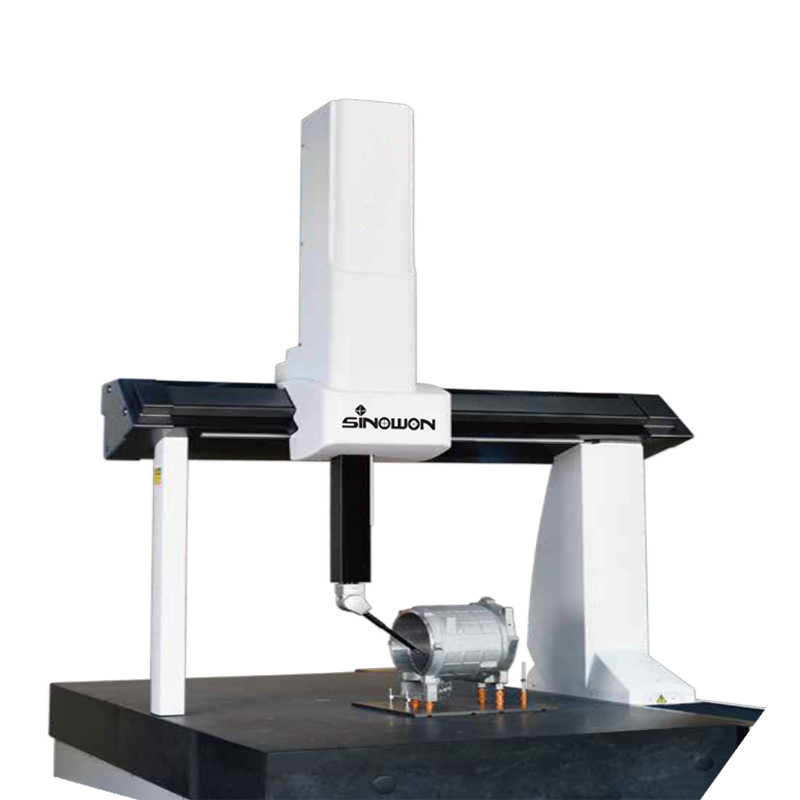

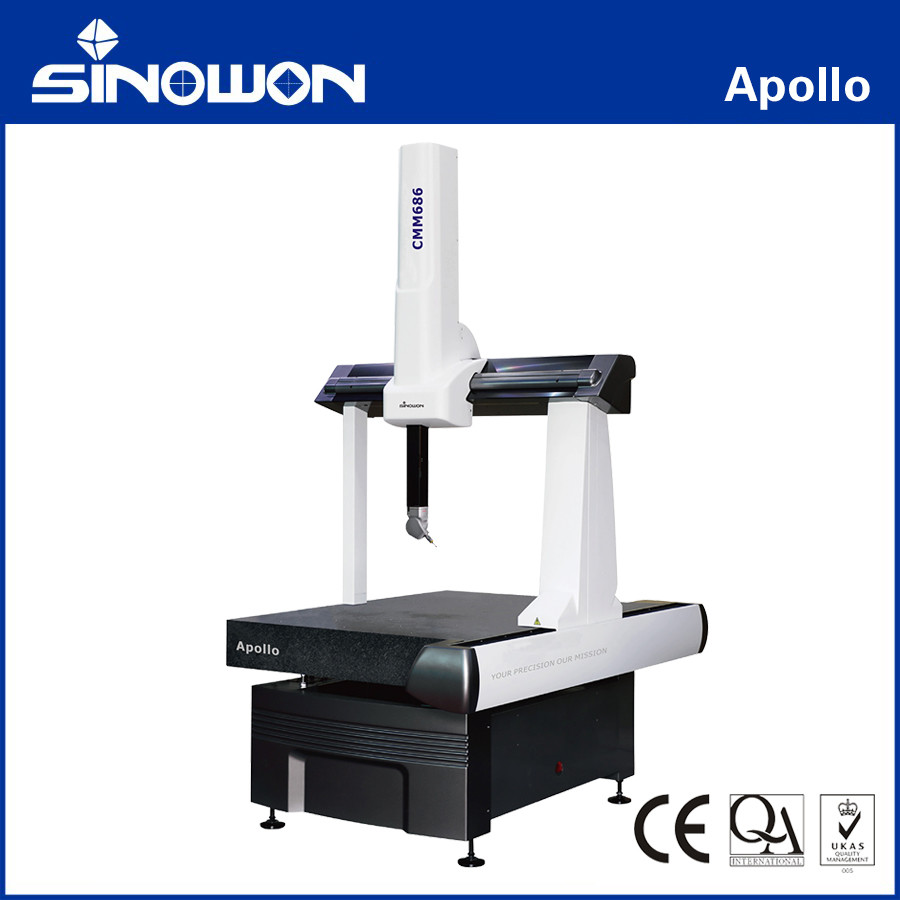

Urządzenia pomiarowe z serii Apollo
Wprowadzenie produktu:
Apollo to wysoce konkurencyjny, w pełni automatyczny CMM wyposażony w potężne oprogramowanie pomiarowe Rational-DMIS, intuicyjne, inteligentne i wydajne, z bogatymi modułami pomiarowymi, silną możliwością edycjisilna zgodność, w pełni spełniać potrzeby indywidualnych pomiarów.
Jest powszechnie stosowany w: przemyśle części samochodowych, produkcji odlewów i formy wtryskowej, przemyśle elektronicznym 3C, przemyśle cięcia i narzędzi,Przemysł obróbki precyzyjnej i inne zastosowania metrologiczne w przemyśle, w tym inspekcji produktów i urządzeń elektrycznych.
Charakterystyka produktu:
- Równowaga pneumatyczna:Oś Z wykorzystuje regulowaną równowagę pneumatyczną, która płynnie porusza się i automatycznie hamuje w celu zapewnienia bezpieczeństwa.
- Tabela:Ciężki, stabilny, monolityczny granitowy stół zmniejsza skutki drgań.
- Struktura:Przesuwna konstrukcja mostu zapewnia bardziej otwartą przestrzeń pomiarową.
- Ścieżka kierownicza:zintegrowana szyba przewodnicza, która zwiększa dokładność pracy całej maszyny.
- Dokładna konstrukcja trójkątnej wiązki:poprawić sztywność maszyny i obniżyć środek ciężkości wiązki, poprawić dokładność i powtarzalność maszyny.
- konstrukcja ramy całkowicie z aluminium:Konsekwentne deformacje wszystkich części w przypadku zmian temperatury w celu łatwej rekompensaty.
- Odległe umieszczenie silnika napędowego:zmniejszyć masę ruchomą, zwiększyć prędkość i uniknąć wpływu ogrzewania silnika na wydajność maszyny.
Apollo564 /686 /8xx6 Specyfikacja:
|
Model
|
Maksymalne dopuszczalne błędy MPE ((μm), L ((mm), (ISO10360-2) |
3D Max. Prędkość (mm/s) |
3D Max. Przyspieszenie (mm/s2) |
| HH-MI |
HP-TMe |
HP-THDe |
| MPEE |
MPEP |
MPEE |
MPEP |
MPEE |
MPEP |
| Apollo 564 |
2.8+L/300 |
3.1 |
2.6+L/300 |
2.9 |
2.4+L/300 |
2.7 |
520 |
1730 |

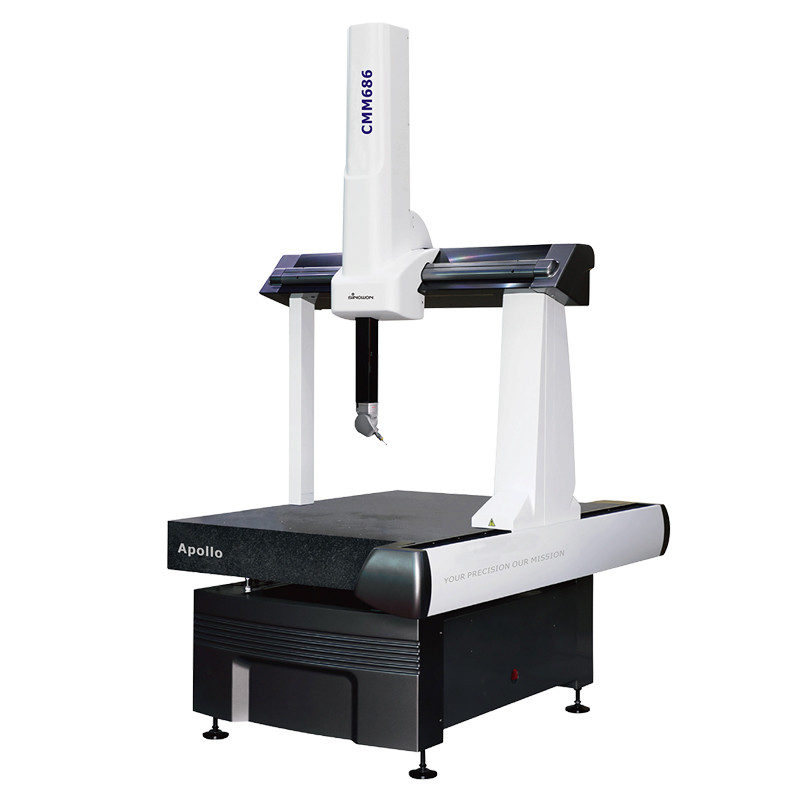

| Apollo 686 |
2.8+L/300 |
3.1 |
2.6+L/300 |
2.9 |
2.4+L/300 |
2.7 |
520 |
1730 |
| Apollo 8106 |
3.0+L/300 |
3.2 |
2.8+L/300 |
3.0 |
2.6+L/300 |
2.8 |
520 |
1470 |
| Apollo 8126 |
3.0+L/300 |
3.2 |
2.8+L/300 |
3.0 |
2.6+L/300 |
2.8 |
520 |
1470 |
| Apollo 8156 |
3.0+L/300 |
3.2 |
2.8+L/300 |
3.0 |
2.6+L/300 |
2.8 |
520 |
1470 |
|
Konfiguracja sondy do badań wydajności:
HHH-MI: długość sondy 21 mm, średnica końcówki 4 mm;
HP-TMe/HP-THDe: Standardowe pomiary siły, długość sondy 10 mm, średnica końca 4 mm.
Wskaźniki wydajności są ważne w następujących warunkach:
Standardowa temperatura otoczenia: 18 - 22°C
Zmiany temperatury otoczenia: 1°C/h - 2°C/24h
Wskaźnik temperatury: 1°C/m
Względna wilgotność: 25% - 75%
|
Diagram struktury:
| Model |
Zakres podróży ((mm) |
Wymiary ((mm) |
Światło dzienne ((mm) |
Maksymalna masa zmierzonego obrabiarkę (kg) |
Masa maszyny (kg) |
| X |
Y |
Z |
Lx |
- Nie. |
Lz |
Dx |
Dz |
Dz1 |
| Apollo 564 |
500 |
600 |
400 |
1055 |
1535 |
2247 |
634 |
114 |
594 |
300 |
590 |
| Apollo 686 |
600 |
800 |
600 |
1150 |
1735 |
2630 |
734 |
114 |
794 |
300 |
730 |
| Apollo 8106 |
800 |
1000 |
600 |
1350 |
1935 |
2640 |
934 |
114 |
794 |
500 |
1074 |
| Apollo 8126 |
800 |
1200 |
600 |
1350 |
2135 |
2640 |
934 |
114 |
794 |
500 |
1196 |
| Apollo 8156 |
800 |
1500 |
600 |
1350 |
2435 |
2640 |
934 |
114 |
794 |
500 |
1379 |
Apollo10xx8 Specyfikacja:
|
Model
|
Maksymalne dopuszczalne błędy MPE ((μm), L ((mm), (ISO10360-2) |
3D Max. Prędkość (mm/s) |
3D Max. Przyspieszenie (mm/s2) |
| HH-MI |
HP-TMe |
HP-THDe |
| MPEE |
MPEP |
MPEE |
MPEP |
MPEE |
MPEP |

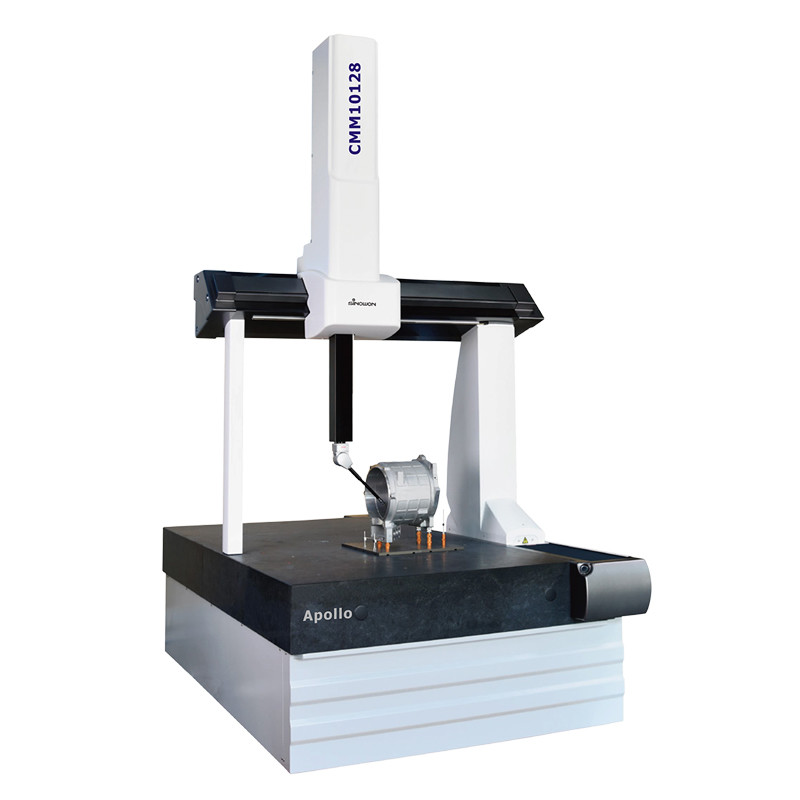

| Apollo 10128 |
3.2+L/300 |
3.4 |
3.0+L/300 |
3.2 |
2.8+L/300 |
3.0 |
520 |
1470 |
| Apollo 10158 |
3.2+L/300 |
3.4 |
3.0+L/300 |
3.2 |
2.8+L/300 |
3.0 |
520 |
1470 |
| Apollo 10218 |
3.2+L/300 |
3.4 |
3.0+L/300 |
3.2 |
2.8+L/300 |
3.0 |
520 |
1470 |
| Apollo 10308 |
3.2+L/300 |
3.4 |
3.0+L/300 |
3.2 |
2.8+L/300 |
3.0 |
520 |
1470 |
|
Konfiguracja sondy do badań wydajności:
HHH-MI: długość sondy 21 mm, średnica końcówki 4 mm;
HP-TMe/HP-THDe: Standardowe pomiary siły, długość sondy 10 mm, średnica końca 4 mm.
Wskaźniki wydajności są ważne w następujących warunkach:
Standardowa temperatura otoczenia: 18 - 22°C
Zmiany temperatury otoczenia: 1°C/h - 2°C/24h
Wskaźnik temperatury: 1°C/m
Względna wilgotność: 25% - 75%
|
Diagram struktury:
| Model |
Zakres podróży ((mm) |
Wymiary ((mm) |
Światło dzienne ((mm) |
Maksymalna masa zmierzonego obrabiarkę (kg) |
Masa maszyny (kg) |
| X |
Y |
Z |
Lx |
- Nie. |
Lz |
Dx |
Dz |
Dz1 |
| Apollo 10128 |
1000 |
1200 |
800 |
1615 |
2220 |
2940 |
1130 |
118 |
940 |
1300 |
1785 |
| Apollo 10158 |
1000 |
1500 |
800 |
1615 |
2520 |
2940 |
1130 |
118 |
940 |
1500 |
2090 |
| Apollo 10218 |
1000 |
2100 |
800 |
1615 |
3120 |
2950 |
1130 |
118 |
940 |
1800 |
2625 |
| Apollo 10308 |
1000 |
2980 |
800 |
1615 |
4020 |
3010 |
1130 |
118 |
940 |
2000 |
4400 |
Apollo12xx10 /15xx10/15xx12 Specyfikacja
| Model |
Maksymalne dopuszczalne błędy MPE ((μm), L ((mm), (ISO10360-2) |
3D Max. Prędkość (mm/s) |
3D Max. Przyspieszenie (mm/s2) |
| HH-MI |
HP-TMe |
| MPEE |
MPEP |
MPEE |
MPEP |

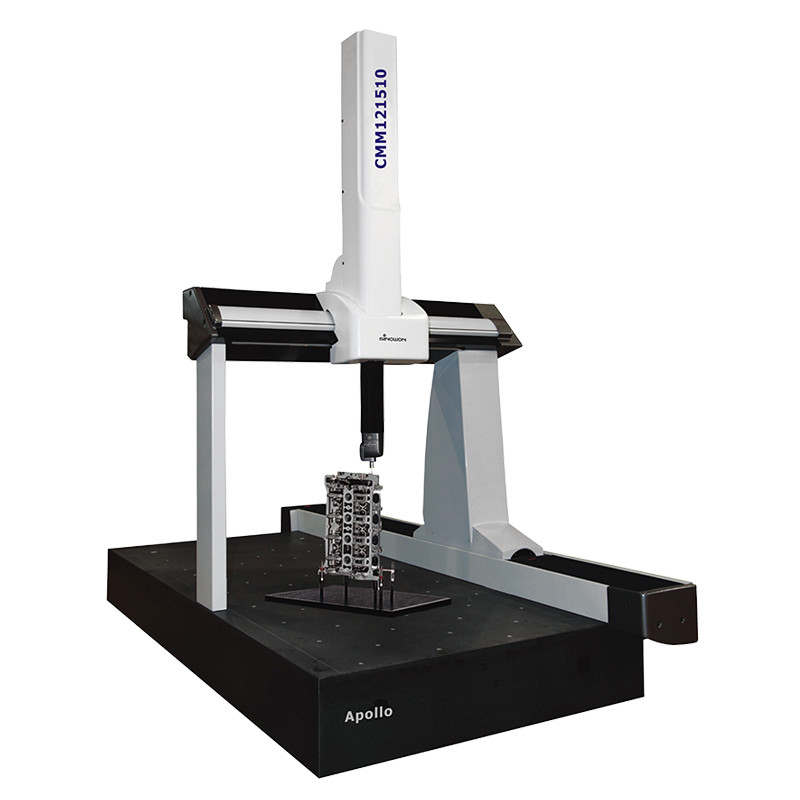

| Apollo 121510 |
3.3+L/300 |
3.8 |
3.1+L/300 |
3.6 |
433 |
1040 |
| Apollo 122210 |
3.3+L/300 |
3.8 |
3.1+L/300 |
3.6 |
433 |
1040 |
| Apollo 123010 |
3.3+L/300 |
3.8 |
3.1+L/300 |
3.6 |
433 |
1040 |
| Apollo 152210 |
3.8+L/300 |
4.3 |
3.6+L/300 |
4.1 |
433 |
1040 |
| Apollo 153010 |
3.8+L/300 |
4.3 |
3.6+L/300 |
4.1 |
433 |
1040 |
| Apollo 152212 |
4.3+L/300 |
4.8 |
4.1+L/300 |
4.6 |
433 |
1040 |
| Apollo 153012 |
4.3+L/300 |
4.8 |
4.1+L/300 |
4.6 |
433 |
1040 |
|
Konfiguracja sondy do badań wydajności:
HHH-MI: długość sondy 21 mm, średnica końcówki 4 mm;
HP-TMe/HP-THDe: Standardowe pomiary siły, długość sondy 10 mm, średnica końca 4 mm.
Wskaźniki wydajności są ważne w następujących warunkach:
Standardowa temperatura otoczenia: 18 - 22°C
Zmiany temperatury otoczenia: 1°C/h - 2°C/24h
Wskaźnik temperatury: 1°C/m
Względna wilgotność: 25% - 75%
|
Diagram struktury:
| Model |
Zakres podróży ((mm) |
Wymiary ((mm) |
Światło dzienne ((mm) |
Maksymalna masa zmierzonego obrabiarkę (kg) |
Masa maszyny (kg) |
| X |
Y |
Z |
Lx |
- Nie. |
Lz |
Dx |
Dz |
Dz1 |
| Apollo 121510 |
1200 |
1500 |
1000 |
1840 |
2895 |
3360 |
1339 |
150 |
1173 |
1800 |
3792 |
| Apollo 122210 |
1200 |
2200 |
1000 |
1840 |
3595 |
3410 |
1339 |
150 |
1173 |
2250 |
5696 |
| Apollo 123010 |
1200 |
3000 |
1000 |
1840 |
4395 |
3440 |
1339 |
150 |
1173 |
2250 |
7637 |
| Apollo 152210 |
1500 |
2200 |
1000 |
2140 |
3595 |
3410 |
1639 |
150 |
1173 |
2250 |
6730 |
| Apollo 153010 |
1500 |
3000 |
1000 |
2140 |
4395 |
3440 |
1639 |
150 |
1173 |
2250 |
9046 |
| Apollo 152212 |
1500 |
2200 |
1200 |
2140 |
3595 |
3810 |
1639 |
150 |
1373 |
2250 |
6760 |
| Apollo 153012 |
1500 |
3000 |
1200 |
2140 |
4395 |
3840 |
1639 |
150 |
1373 |
2250 |
9076 |
RationalDMIS2Oprogramowanie pomiarowe:
Uzyskał certyfikat ANSI, ISO, GB, PTB, zawsze zsynchronizowany z zaawansowanymi standardami i zaawansowanymi koncepcjami projektowymi,i w pełni obsługuje międzynarodowo popularny protokół sterowania I++.Posiada przyjazny dla użytkownika i prosty interfejs oprogramowania, unikalną szybką obsługę przeciągania i upuszczania oraz płynne połączenie z danymi CAD. 100% wizualizacja graficzna od pomiaru do raportu wyjściowego,który zapewnia kompleksowe rozwiązanie pomiarowe dla przedsiębiorstw.
Oprogramowanie DMIS integruje moduły CAD, cienkie i skanujące, aby sprostać rosnącym potrzebom pomiarowym naszych klientów.
Cechy racjonalnego DMIS:
● obsługuje formaty IGES, STEP, DXF, STL, XYZ i inne;
● Wspiera CATIA, UG, PRO-E, Solidworks, interfejs bezpośredniego odczytu Parasolid;
● Inteligentne wykrywanie: symulacja ścieżki wykrywania w czasie rzeczywistym, automatyczna optymalizacja ścieżki wykrywania;
● Kompletne i szybkie obliczenie tolerancji: zgodnie z GB, ISO, Y14.5, ANSI, DIN, AGMA i inne normy;
● Różnorodne wyniki raportów; obsługa formatu HTML, Excel, PDF, OUT, TXT;
● Dużo specjalnych modułów: analiza statystyczna SPC, kompozytowy obraz CCD, skanowanie laserowe linii, analiza ostrza, analiza biegów cylindrycznych, analiza kam, programowanie sieci, raport sieci;
● Główny algorytm jest certyfikowany przez Physikalisch-Technischen Bundesanstalt (PTB).
WykrycieSSystem:
HH-MI Ręczna głowica indeksująca
HH-MI to ręcznie wskazywalna głowica sondy wyposażona w zintegrowaną sondę wywołującą dotyk o wysokiej precyzji.Głowa sondy jest zdolna do indeksowania w stopniach 15° i może osiągnąć 168 unikalnych pozycji bez konieczności rekwalifikacjiGłowę można łatwo zamknąć, odblokować i obrócić jedną ręką.
| Powtarzalność pozycji |
10,5 μm |
| Zwiększenia |
15° |
| Obrót kątowy |
A=0°-90° B=±180° |
| Wskazówki pomiaru |
±X ±Y +Z |
| Zmienna siła uruchomienia |
0.1N-0.3N |
| Maksymalna długość stylusa |
100 mm |
HH-MI-M Ręczna głowica indeksująca
HH-MI-M to ręcznie indeksowana głowica sondy. HH-MI-M ma podobne wskaźniki wydajności do HH-MI, ale zamiast być zintegrowanym systemem głowicy,Jest on wyposażony w własny adapter i jest kompatybilny z dowolnym z dopasowanych sond..
| Powtarzalność pozycji |
10,5 μm |
| Zwiększenia |
15° |
| Całkowita liczba pozycji |
168 |
| Obrót kątowy |
A=0°-90° B=±180° |
| Maksymalna długość przedłużenia |
50 mm |
HH-A-M7.5 Głowa automatycznie obracająca się
HH-A-T5 to silnikowa głowica sondy wskaźnikowa o dużej prędkości pracy i dużym momentem obrotowym.Głowa sondy jest wyposażona w połączenie kinematyczne (TKJ), które może być podłączone do Multiwire, aby zapewnić wsparcie wielu czujników. TKJ można zmieniać ręcznie lub automatycznie bez konieczności rekwalifikacji.
7.5° i może osiągnąć 720 unikalnych pozycji.
| Powtarzalność pozycji |
00,5 μm |
| Zwiększenia |
70,5° |
| Całkowita liczba pozycji |
720 |
| Obrót kątowy |
A=0°-105° B=±180° |
| Prędkość obrotu |
90° w 2 sekundy |
| Maksymalna długość przedłużenia |
300 mm |
