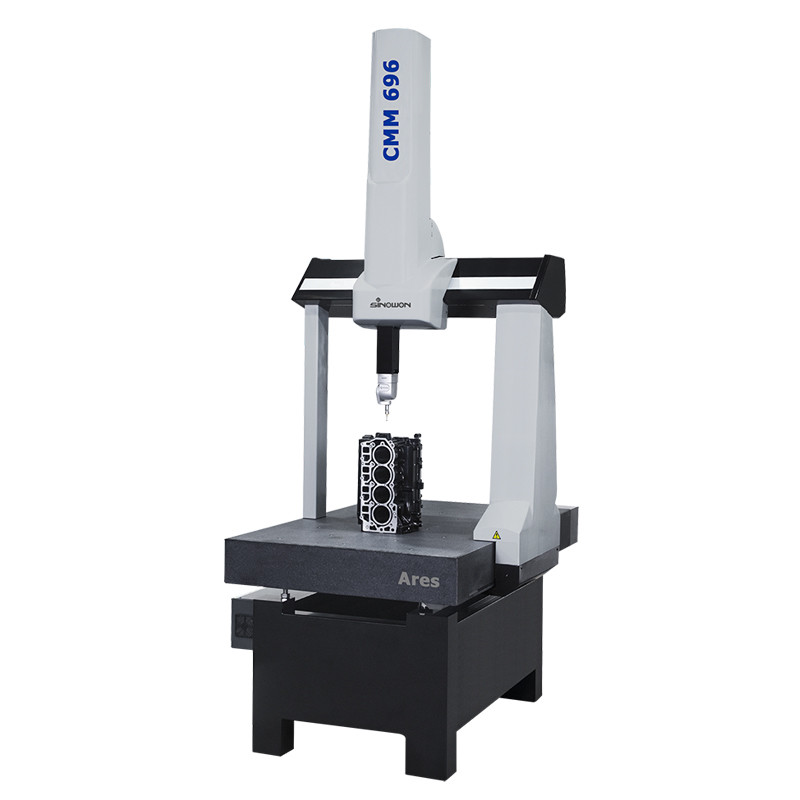

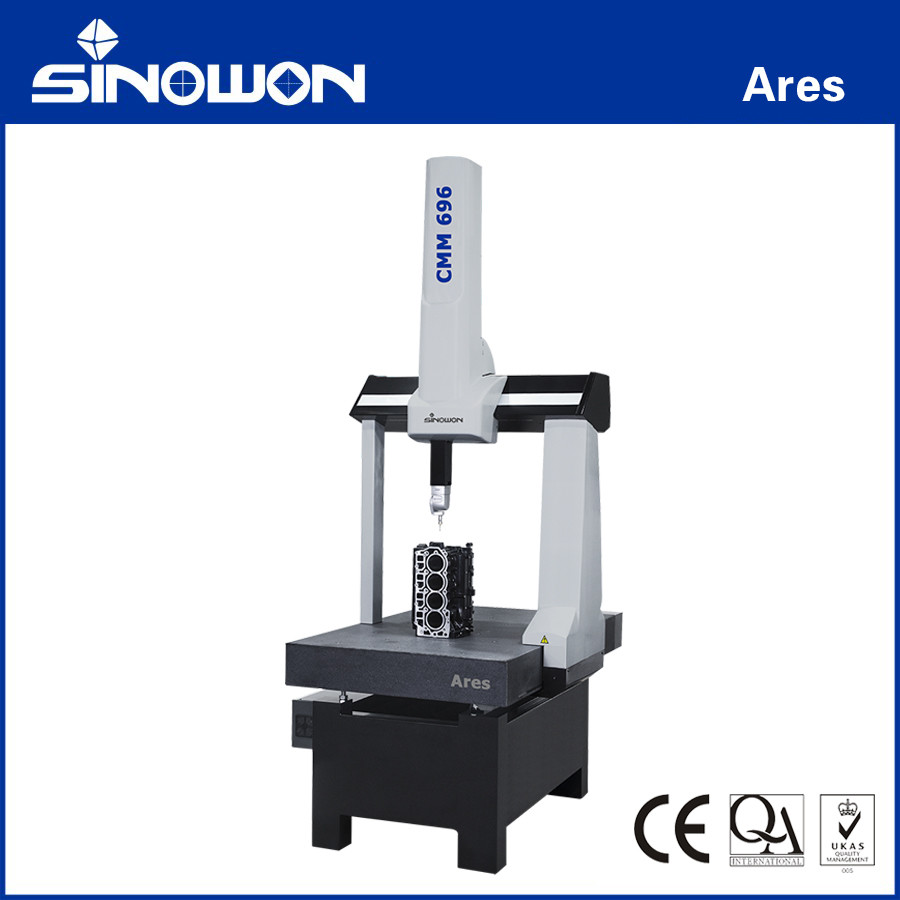

Ekonomiczna maszyna pomiarowa AresZestaw
Wprowadzenie:
Główna jednostka Ares ma całkowicie aluminiową strukturę.W procesie projektowania stosuje się szeroki zakres zasad analizy elementów skończonych projektowania wspomaganego komputerowo i zasad projektowania modułowego. Dzięki temu cały system maszyny ma lepszą odporność na temperaturę i odporność na deformację / skręcanie, poprawia stabilność struktury przestrzennej całej maszyny,i zmniejszyć wpływ mikro-deformacji strukturalnejWzornictwo rozproszonego łożyska powietrza z zamkniętą pętlą optymalizuje mechaniczny ruch osi maszyny pomiarowej.W rezultacie, kompletny system wykazuje wysoki stopień powtarzalności podczas procesu pomiarowego i długoterminową stabilność systemu.
FŻywność:
l wiązka kierunkowa X przyjmuje technologię wiązki trójkątnej o bardzo wysokiej sztywności (Tricision ®).i jest to najlepszy projekt konstrukcyjny, aby zapewnić stabilność i sztywność..
l Wszystkie trzy osi są napędzane przez pasy synchroniczne, które są kompaktowe, niepoślizgujące się, szybkie, nisko hałasowe i łatwe w utrzymaniu.
l wyposażony w oprogramowanie do pomiaru współrzędnych, może spełniać wszelkie ogólne wymagania w zakresie inspekcji w zakładach produkcyjnych.
l Możemy zapewnić profesjonalne zintegrowane rozwiązania projektowe (w tym fundamenty, redukcję drgań, klimatyzowane pomieszczenia, załadunek i rozładunek itp.).
Specyfikacja:
|
Model
|
Maksymalne dopuszczalne błędy MPE ((μm), L ((mm), (ISO10360-2) |
3D Max. Prędkość (mm/s) |
3D Max. Przyspieszenie (mm/s2)
|
| HP-TMe |
HP-THDe |
| E0/E150 |
PFTU |
R0 |
E0/E150 |
PFTU |
R0 |
| Ares 696 |
2.5 + L/300 |
2.8 |
2.5 |
2.3+ L/300 |
2.6 |
2.3 |
520 |
1730 |
| Ares 8116 |
2.7+ L/300 |
2.9 |
2.7 |
2.5+ L/300 |
2.7 |
2.5 |
520 |
1730 |
|
Model
|
Zakres podróży ((mm) |
Wymiary ((mm) |
Maksymalna masa zmierzonego obrabiarkę (kg) |
Masa maszyny (kg) |
| X |
Y |
Z |
Lx |
- Nie. |
Lz |
| Ares 696 |
600 |
900 |
600 |
991 |
1488 |
2610 |
300 |
730 |
| Ares 8116 |
800 |
1100 |
600 |
1191 |
1688 |
2610 |
500 |
1080 |
|
Konfiguracja sondy do badań wydajności:
HP-TMe/HP-THDe: standardowe pomiary siły.
Wskaźniki wydajności są ważne w następujących warunkach:
Standardowa temperatura otoczenia:18 - 22°C;
zmiany temperatury otoczenia:1°C/h - 2°C/24h;
gradient temperatury:1°C/m;
wilgotność względna: 25% - 75%
|
Diagram struktury:
RationalDMIS2Oprogramowanie pomiarowe:
Uzyskał certyfikat ANSI, ISO, GB, PTB, zawsze zsynchronizowany z zaawansowanymi standardami i zaawansowanymi koncepcjami projektowymi,i w pełni obsługuje międzynarodowo popularny protokół sterowania I++.Posiada przyjazny dla użytkownika i prosty interfejs oprogramowania, unikalną szybką obsługę przeciągania i upuszczania oraz płynne połączenie z danymi CAD. 100% wizualizacja graficzna od pomiaru do raportu wyjściowego,który zapewnia kompleksowe rozwiązanie pomiarowe dla przedsiębiorstw.
Oprogramowanie DMIS integruje moduły CAD, cienkie i skanujące, aby sprostać rosnącym potrzebom pomiarowym naszych klientów.
CechyRational DMIS:
l obsługuje formaty IGES, STEP, DXF, STL, XYZ i inne;
l Wspiera CATIA, UG, PRO-E, Solidworks, Parasolid interfejs bezpośredniego odczytu;
l Inteligentne wykrywanie: symulacja ścieżki wykrywania w czasie rzeczywistym, automatyczna optymalizacja ścieżki wykrywania;
l Kompletne i szybkie obliczenie tolerancji: zgodnie z GB, ISO, Y14.5, ANSI, DIN, AGMA i inne normy;
l Różnorodne wyniki raportów; obsługa formatu HTML, Excel, PDF, OUT, TXT;
l Dużo specjalnych modułów: analiza statystyczna SPC, kompozytowy obraz CCD, skanowanie laserowe linii, analiza ostrza, analiza biegów cylindrycznych, analiza kam, programowanie sieci, raport sieci;
l Podstawowy algorytm jest certyfikowany przez PTB (Physical Technical Bundesanstalt).
